NHK放送センター建替工事

【工事名】NHK放送センター建替工事

【発注者】日本放送協会

【元請業者】竹中工務店・久米設計 設計施工共同企業体

【一次業者】横浜ライト工業株式会社

【工事種別】既存杭引抜き工事

【工法】ケーシング式Wアースオーガ工法

【現場の特徴・課題】

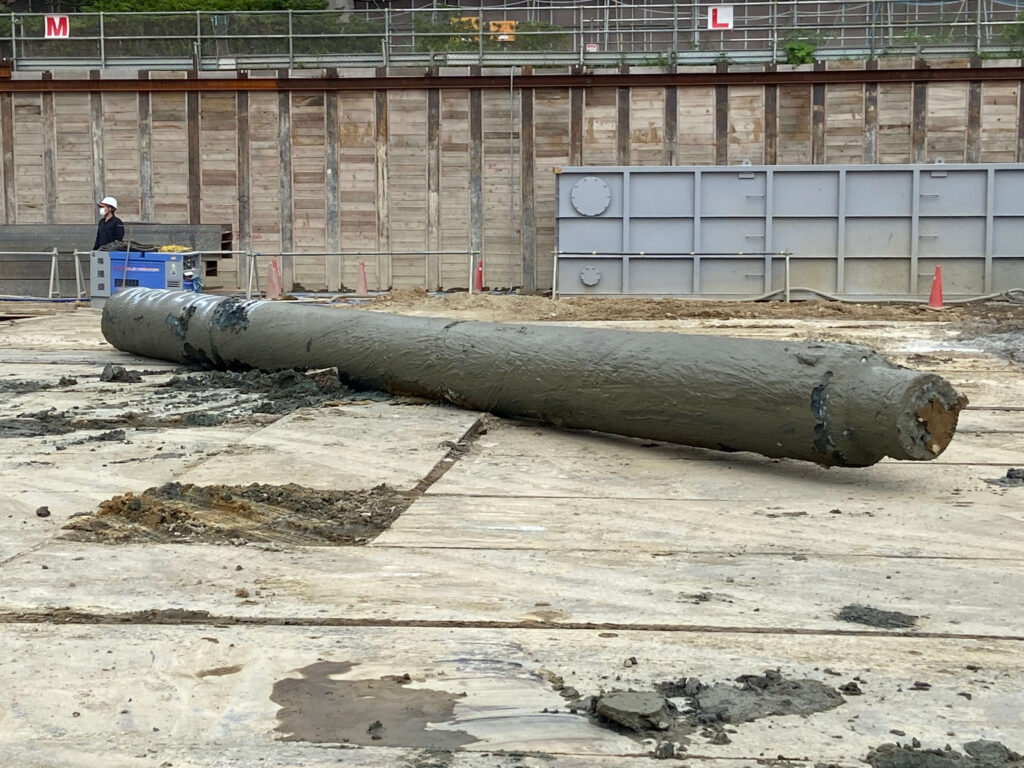

  • φ550〜650の造成杭(L=12m)だが、節杭となっているため、φ900のケーシングで縁切り削孔し、輪投げ工法にて引抜き
  • 杭造成時のセメントミルクが杭外周部まで浸透固化しているため、φ900で削孔した際には約16tの重量を吊り上げる必要がある
  • 全周回転機による障害撤去工事と施工ヤードが競合するため、撤去杭吊り上げ用に合番クレーンを設置することが出来ない

【対応策】

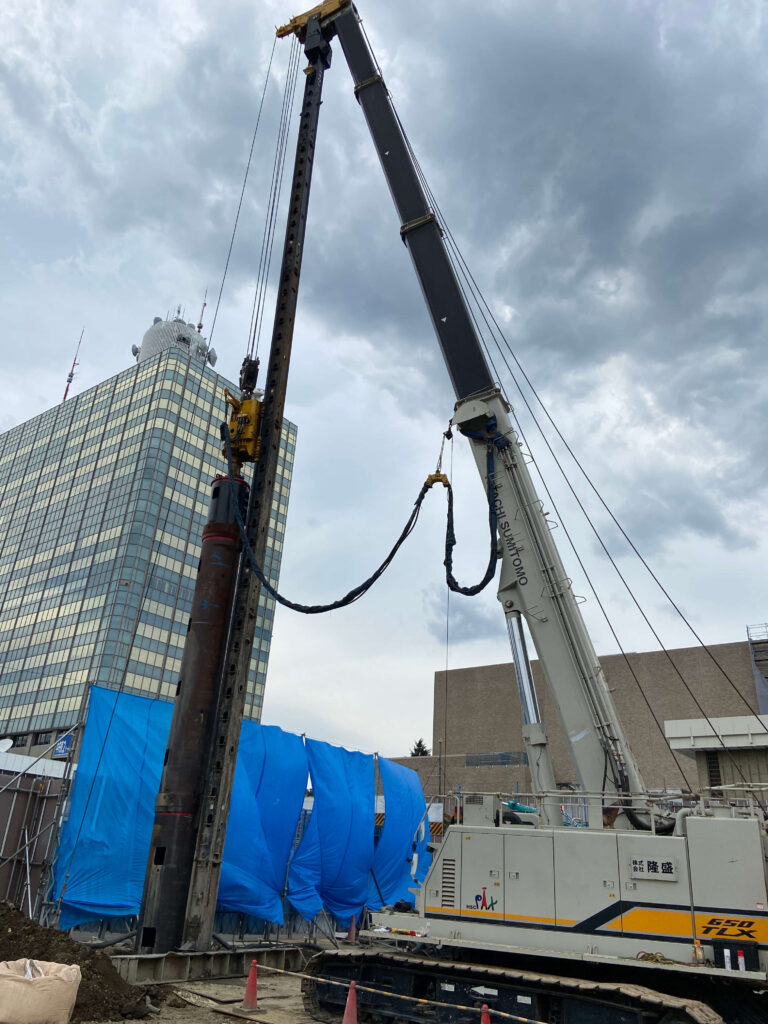

  • セパレート型サターンオーガ工法(アボロンAG8000+AGD8500)を採用した
  • 第3ウインチを使用することで、1台のクローラクレーン (合番クレーン無し)で、ケーシング削孔と既存杭の吊り込みを可能とした
  • ケーシングトップに内刃を設置し、造成杭を削り取ることで、吊り上げ重量を低減させた
